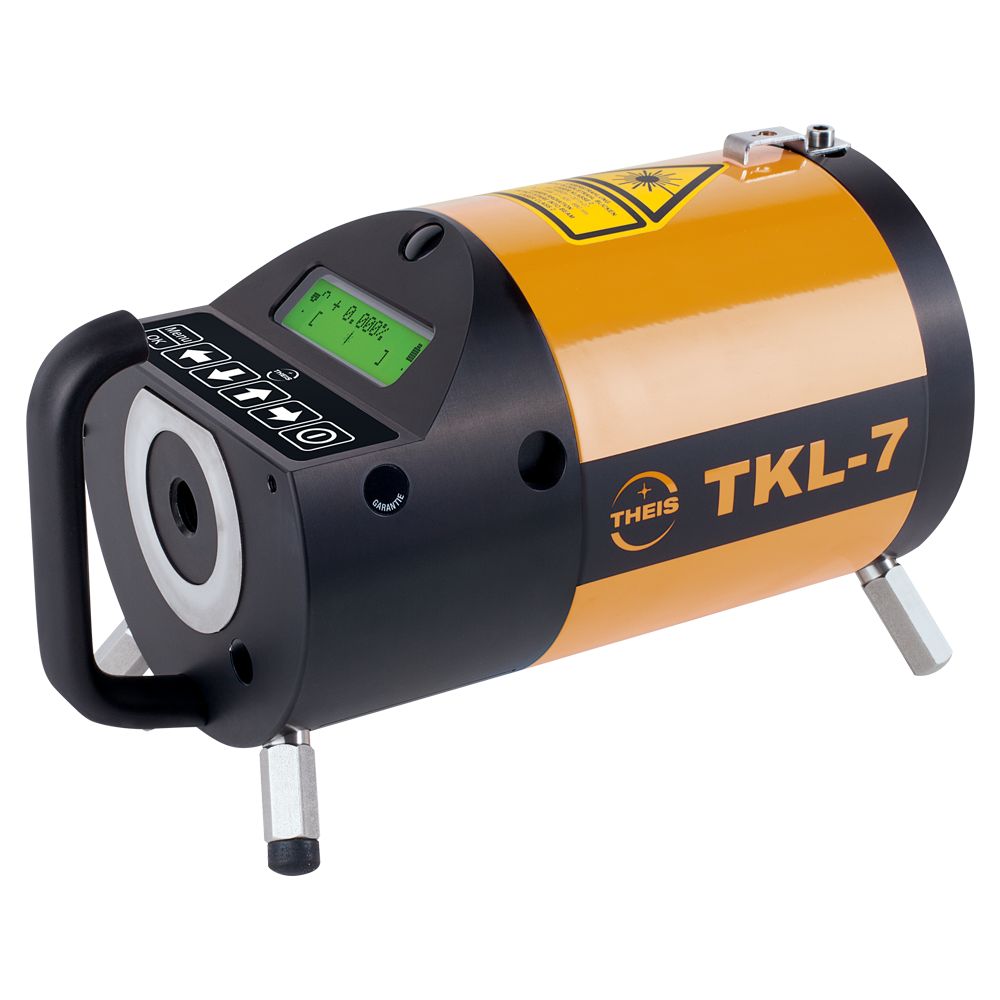

TKL 7

TKL 7

Kanalbaulaser

Der vollautomatische Theis Kanalbaulaser TKL-7 mit grüner Laserdiode ist ein Qualitätsprodukt höchster Genauigkeit. Der grüne Laserstrahl ist optimal sichtbar, selbst auf größere Entfernungen.

Falls der Laserstrahl für eine Anwendung zu hell ist, kann über das Menü die Leistung angepasst werden.

Die optionale Fernbedienung erleichtert das Ausrichten des Kanalbau-Lasers im Rohr.

Auf die Anfrageliste

  Theis TKL 7 Produktbroschüre

Zum Download

Galerie

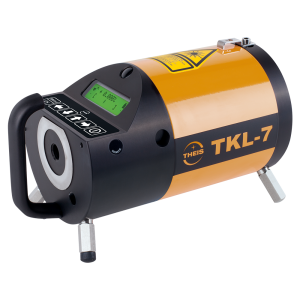

TKL 7

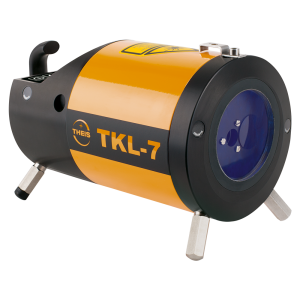

Tkl 7

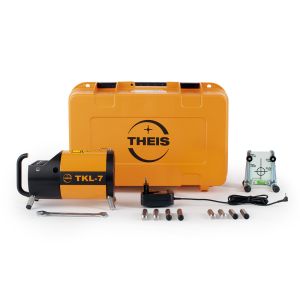

Lieferumfang

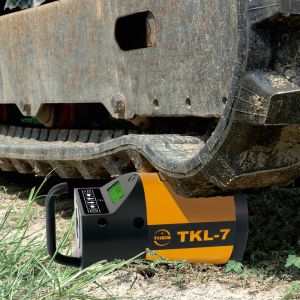

Extrem robustes Metallgehäuse, stickstoffgefüllt, absolut wasserdicht

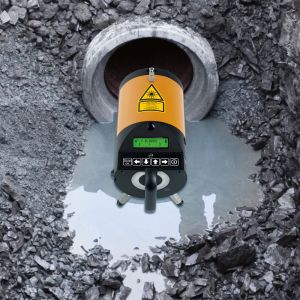

Extrem robustes Metallgehäuse, stickstoffgefüllt, absolut wasserdicht

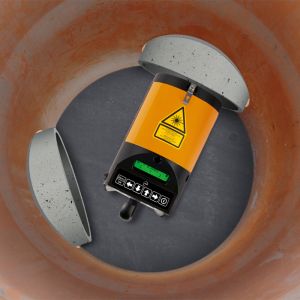

Kompakte Abmessungen

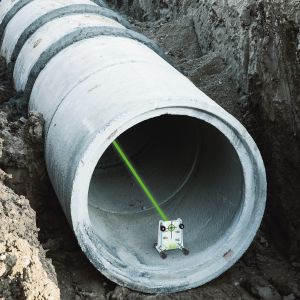

Hervorragende Sichtbarkeit des grünen Laserstrahls mit Standard- oder High- Power Laserdiode

Details

    • Hervorragende Sichtbarkeit des grünen Laserstrahls mit Standard- oder High- Power Laserdiode
    • Extrem robustes Metallgehäuse, stickstoff- gefüllt, absolut wasserdicht
    • Kompakte Abmessungen
    • Exakte motorische Horizontierung
    • Mühelose Gefälleeinstellung von - 10 % bis + 40 %
    • Einfache Zielausrichtung am Laser; Zielausrichtung wahlweise mithilfe der Fernbedienung (Option)
    • Akkus mit Lithium-lonen-Technik für kurze Ladezeiten und lange Betriebsdauer

    • Kanalbau
    • Rohrverlegung
  • STANDARD

    • TKL-7 STANDARD / TKL-7 HIGH POWER
    • 3 Fuß-Sets
    • Akku/Ladegerät
    • Zieltafel
    • Schutzkasten
    • Maulschlüssel

    OPTIONAL

    • Füße und Zieltafel für Rohr-Ø (400/500)
    • FB-7-Fernbedienung
    • Dritter Fuß

Technische Daten

  STANDARD HIGH POWER
Laserklasse 2 3R
Wellenlänge 520 nm
Ausgangsleistung < 1 mW < 5 mW
Selbstnivellierbereich -5 ... +40 %
Neigungsbereich -10 ... +40%
Genauigkeit ± 5 mm/100 m
Auflösung Display 0,001%
Querneigungs-Kompensation +/- 4 °
Richtungseinstellungsbereich +/- 5°
Stromversorgung Li-Ionen-Akku
Betriebsdauer ≈ 50 h ≈ 34 h
Ladezeit max. ≈ 5 h
Arbeitstemperatur -10 ... +50 °C
Schutzart IP 68
Gewicht ≈ 3,0 kg
Abmessungen Ø 130 x 260 mm
Reichweite < 200 m < 500 m
Reichweite FB-7 Von Laseraustritt 150 m, von Bedienseite 18 m
