Vision 2N ALIGN

Vision 2N ALIGN

Horizontaler/Vertikaler 2-Neigungslaser mit Align-Funktion

Horizontaler/vertikaler Zweiachs-Neigungs-laser mit Empfänger TE 90 ALIGN für automatisiertes Fluchten sowie automatische Neigungseinstellung in zwei Achsen. Der Laser verfügt darüber hinaus über denselben Funktionsumfang wie VISION 2N.

Auf die Anfrageliste

  Theis VISION Produktbroschüre

Zum Download

Galerie

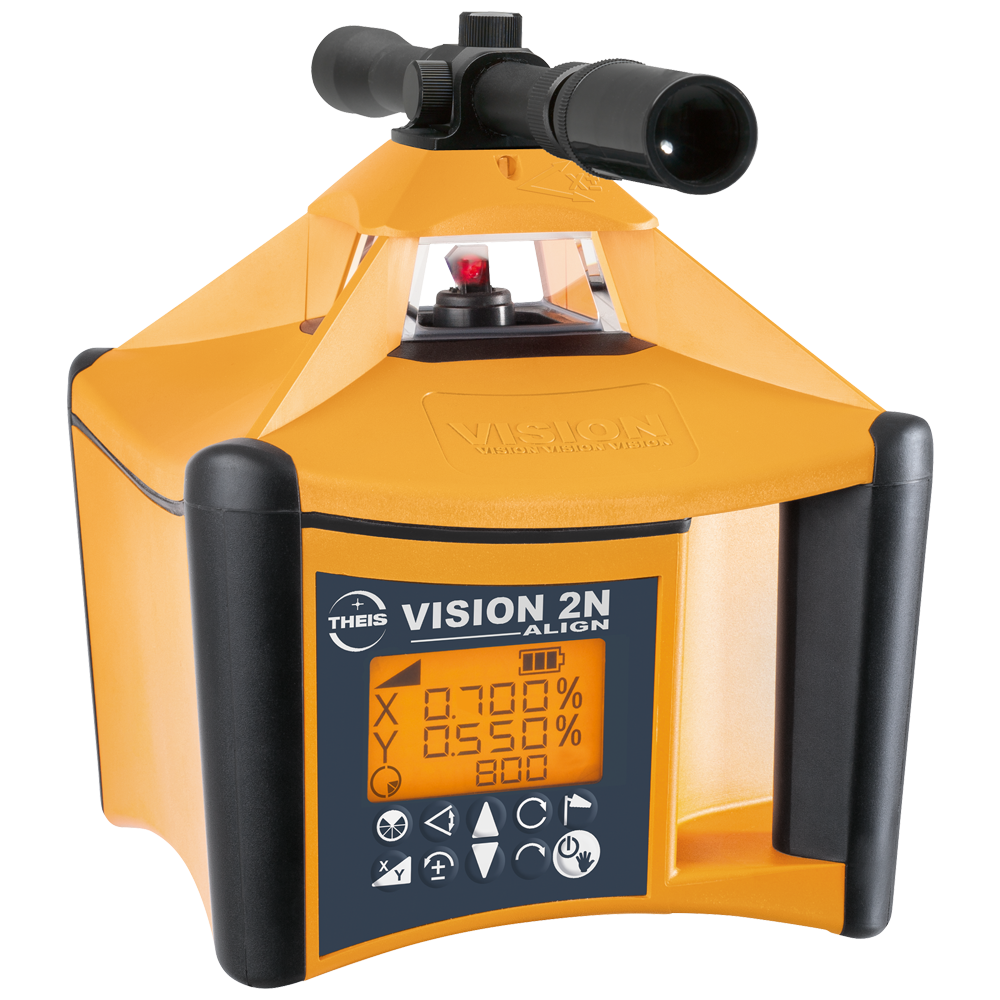

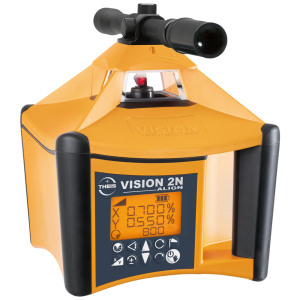

Vision 2N ALIGN

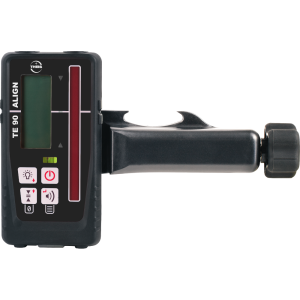

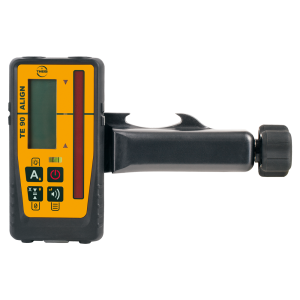

TE 90 ALIGN Empfänger

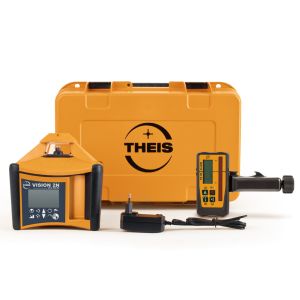

Lieferumfang

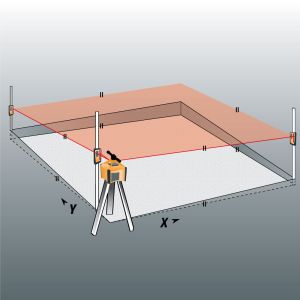

Horizontal-Align

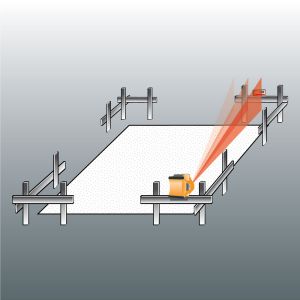

Vertikal/Fluchten-Align
Robuste Konstruktion für hohe Anforderungen am Bau
Mehr Nachhaltigkeit durch langlebige  Eneloop™ Hoch-leistungs-Akkus
Einfachste Handhabung durch selbsterklärende Tastatur und beleuchtetes Display
Umfassender Service dank 3-jähriger Garantie – Schnellzugriff auf Produkt- infos via QR-Code

Details

    • Einfache Bedienung und sehr schnelle Zielfindung
    • Automatische Neigungseinstellung bis +/- 15 %
    • Automatische Ausrichtfunktion im Fluchten
      Suchbereich bis 9°
    • Ständige Nachführung des Laserstrahls bei Positionsänderung des Empfängers
    • Reichweite > 80 m (Unter günstigen Bedingungen bis 200 m)
    • Weitere Merkmale wie Vision 2N
    • Fluchtungsarbeiten
    • Gefällebestimmung
    • GaLa-Bau
    • Hoch- und Tiefbau
    • Straßenbau
    • VISION 2N ALIGN
    • TE 90 ALIGN Empfänger
    • Akku/Ladegerät
    • Schutzkasten

Technische Daten

Laserklasse/High Power (Option) 2/3R
Wellenlänge 635 NM
Ausgangsleistung/High Power (Option) < 1 MW/< 5 MW
Reichweite (Radius)/High Power (Option) 300/750 M
Horizontal/Vertikal ✓ / ✓
Selbstnivellierbereich ± 5°
Nivelliergenauigkeit ± 1,5 mm/30 m
Neigung x,y ± 10 % / 15% *
Neigungskompensation  –**
Neigungsgenauigkeit ± 0,1 %
Align-Funktion, Horizontal/Vertikal *
Reichweite Align * > 80 m
Drehzahl, Schrittbetrieb (U/min) 0 – 800
Scan-Funktion 10° – 80°
Ausblendfunktion
Windy-Funktion
Display beleuchtet
Stromversorgung NiMH+ oder Alkaline Mono-Zelle
Betriebsdauer Akku/Batterie ≈ 70 h / 120 h
Ladezeit ≈ 6 h
Arbeitstemperatur -15 – +50 °C
Schutzart IP 67
Gewicht ≈ 3 kg

* in Verbindung mit TE 90 ALIGN
** mit Überwachung
