Kubatura - Software zur einfachen Massenermittlung

Kubatura ist das ideale Programm für die REB und GAEB-VB konforme Berechnung von Volumen und Flächen für den Tief-, GaLa- oder Straßenbau.
Das Programm benötigt lediglich ein Aufmaß der Vor- und der Nachaufnahme des gewünschten Geländes im z. B. DXF-, LandXML- oder CSV-Format
und Kubatura berechnet auf Knopfdruck die Volumen bzw. die Flächen. Aus den berechneten Daten lassen sich sehr leicht Protokolle in tabellarischer
Form oder noch besser als HTML-Datei mit interaktivem Geländemodell erstellen. So kann der Auftraggeber die Berechnungen übersichtlich nachvollziehen. Das Aufmaß für die Vor- und Nachaufnahme, für die Weiterverarbeitung durch Kubatura, lässt sich sehr einfach mit den Messsystemen der TR-Series Reihe erstellen.

Auf die Anfrageliste

  Theis TR-Series Produktbroschüre

Zum Download

Galerie

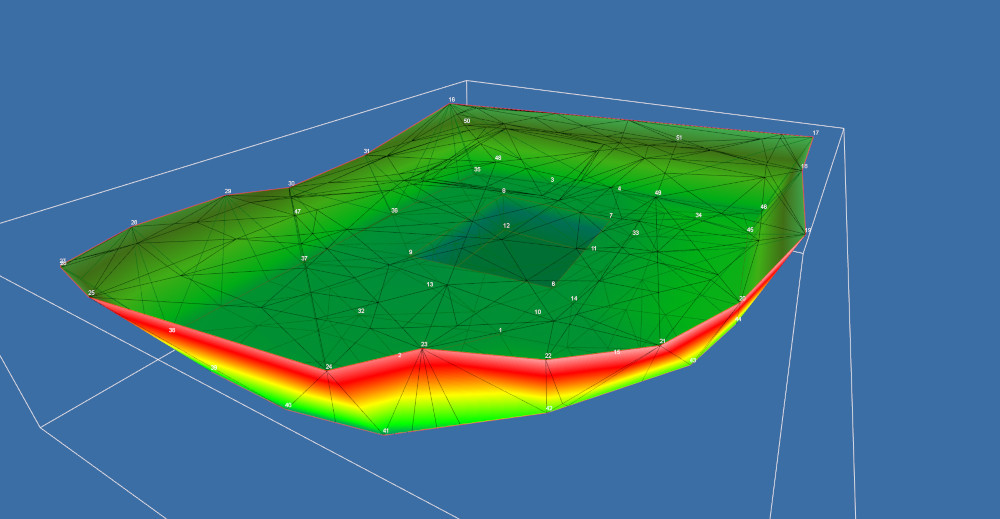

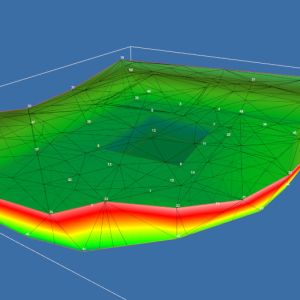

Kubatura - Baugrube Vor- und Nachaufnahme

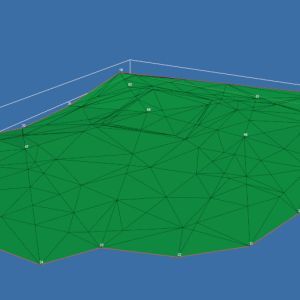

Kubatura - Baugrube Voraufnahme

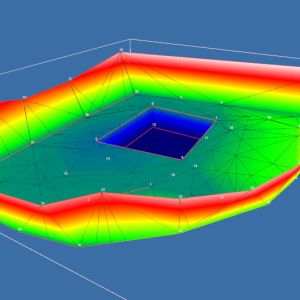

Kubatura - Baugrube Nachaufnahme

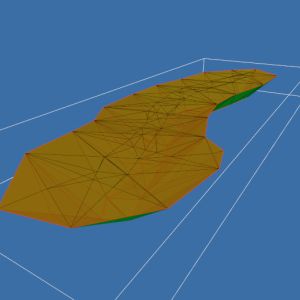

Kubatura - Mulde Vor- und Nachaufnahme

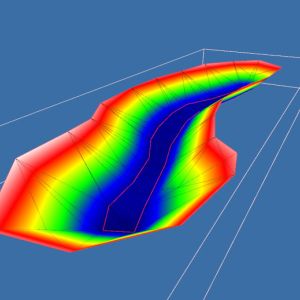

Kubatura - Mulde Voraufnahme
Kubatura - Mulde Nachaufnahme
Kubatura - Übersichtliche Oberfläche

Details

    • Automatische Dreiecksvermaschung unter Berücksichtigung von Bruchkanten, Begrenzungen und Aussparungen
    • Bestimmung des Auf- und Abtrags, der Oberflächen und des Umfangs von
      • zwei Geländeaufnahmen
      • einer Geländeaufnahme und einer Horizontalebene
      • einer Geländeaufnahme bezogen auf den höchsten oder niedrigsten Punkt dieser Aufnahme
      • höhenverschobenen Geländeaufnahmen
    • Generierung von Differenzmodellen
    • Generierung von Höhenlinien mit wählbarem Abstand
    • Generierung von Höhenwerten in wählbarem Raster
    • 3D-Grafikdarstellung des Geländemodells oder des Differenzmodells in Echtzeit
    • Viele Grafikoptionen wie Falschfarbendarstellung, Zentral- oder Parallelprojektion, Überhöhungsfaktor, usw.
    • Datenimport aus allen wichtigen Datenformaten
    • Automatische Protokollgenerierung mit 3D-Grafik, Koordinatenverzeichnis, Streckenverzeichnis und Berechnungsnachweis nach REB/GAEB
    • Link zum Software-Download
    • USB-Token

Technische Daten

Betriebssystem       Windows 10
Datenimport DXF, AndroTec-XML, CSV, TXT, ASC, Leica-GSI, Topcon-KOR, REB (DA30, 45, 49), SDR33
Datenexport DXF, REB (DA 30, 45, 49 und 58), Land XML TIN, AndroTec-XML
Protokoll-Formate CSV, HTML, RTF
